Beiträge von ZwergleAUT

ZwergleAUT

Hallo CentuCore.

Danke für deinen Tipp mit bisschen Rumprobieren habe ich es nun hinbekommen musste noch Width und Height umdrehen das zuerst Height und dann Width in der Schleife kommt da es sonst die Farben zusammengewürfelt hatte...

Ob Mono funktioniert kann ich leider nicht sagen da ich keine Tastatur zum Testen habe.

Spoiler anzeigen

AutoIt

; ###################################################################################################################################
; Beschreibung .................:	_LogitechGaming_LCD_SetBackground
; ###################################################################################################################################
; Parameters ...................:	$LCDSetBackground_LCDOpen		=	[REQ]	Rückgabewert von _LogitechGaming_LCD_Open.
;									$LCDSetBackground_BitmapFile	=	[REQ]	Pfad zu der Bilddatei.
;									$LCDSetBackground_LCDType		=	[OPT]	Der Typ des Displays ($_LGLCD_TypeColor | $_LGLCD_TypeMono).
; ###################################################################################################################################
; Rückgabewerte ................:	1		=	Der Befehl zum ändern der Hintergrundfarbe wurde erfolgreich ausgeführt.
;									0		=	Der Befehl zum ändern der Hintergrundfarbe wurde nicht erfolgreich ausgeführt.
;									-1		=	Die dll wurde bereits geschlossen oder nicht geladen.
;									-2		=	Es wurde kein gültiger LCD Display Type angegeben.
;									-3		=	Das Bild konnte nicht in GDIPlus geladen werden.
;									-4		=	Die Dimensionen des Bildes stimmen nicht.
; ###################################################################################################################################


Func _LogitechGaming_LCD_SetBackground ($LCDSetBackground_LCDOpen, $LCDSetBackground_BitmapFile, $LCDSetBackground_LCDType = $_LGLCD_TypeColor)
	If $LCDSetBackground_LCDOpen = "" Or $LCDSetBackground_LCDOpen = "-1" Or $LCDSetBackground_LCDOpen = "-2" Then Return "-1"
	If $LCDSetBackground_LCDType = $_LGLCD_TypeColor Then
		_GDIPlus_Startup ()
		$LCDSetBackground_GDIPBCFF = _GDIPlus_BitmapCreateFromFile ($LCDSetBackground_BitmapFile)
		If $LCDSetBackground_GDIPBCFF = 0 Then Return "-3"
		$LCDSetBackground_GDIPIGW = _GDIPlus_ImageGetWidth ($LCDSetBackground_GDIPBCFF)
		$LCDSetBackground_GDIPIGH = _GDIPlus_ImageGetHeight ($LCDSetBackground_GDIPBCFF)
		If Not ($LCDSetBackground_GDIPIGW = $_LGLCD_TypeColorWidth) Or Not ($LCDSetBackground_GDIPIGH = $_LGLCD_TypeColorHeight) Then Return "-4"
		$LCDSetBackground_Number = 1
		$LCDSetBackground_DllStructCreate = DllStructCreate ('DWORD pixels[' & $_LGLCD_TypeColorWidth * $_LGLCD_TypeColorHeight & ']')
		For $LCDSetBackground_ForNextH = 1 To $_LGLCD_TypeColorHeight Step 1
			For $LCDSetBackground_ForNextW = 1 To $_LGLCD_TypeColorWidth Step 1
				DllStructSetData ($LCDSetBackground_DllStructCreate, "pixels", _GDIPlus_BitmapGetPixel ($LCDSetBackground_GDIPBCFF, $LCDSetBackground_ForNextW, $LCDSetBackground_ForNextH), $LCDSetBackground_Number)
				$LCDSetBackground_Number += 1
			Next
		Next
		$LCDSetBackground_DllCall = DllCall ($LCDSetBackground_LCDOpen, "bool:cdecl", "LogiLcdColorSetBackground", "STRUCT*", DllStructGetPtr ($LCDSetBackground_DllStructCreate, "pixels"))
		$LCDSetBackground_DllStructCreate = ""
		_GDIPlus_Shutdown ()
	ElseIf $LCDSetBackground_LCDType = $_LGLCD_TypeMono Then
		_GDIPlus_Startup ()
		$LCDSetBackground_GDIPBCFF = _GDIPlus_BitmapCreateFromFile ($LCDSetBackground_BitmapFile)
		If $LCDSetBackground_GDIPBCFF = 0 Then Return "-3"
		$LCDSetBackground_GDIPIGW = _GDIPlus_ImageGetWidth ($LCDSetBackground_GDIPBCFF)
		$LCDSetBackground_GDIPIGH = _GDIPlus_ImageGetHeight ($LCDSetBackground_GDIPBCFF)
		If Not ($LCDSetBackground_GDIPIGW = $_LGLCD_TypeMonoWidth) Or Not ($LCDSetBackground_GDIPIGH = $_LGLCD_TypeMonoHeight) Then Return "-4"
		$LCDSetBackground_Number = 1
		$LCDSetBackground_DllStructCreate = DllStructCreate ('DWORD pixels[' & $LCDSetBackground_GDIPIGH * $_LGLCD_TypeMonoHeight & ']')
		For $LCDSetBackground_ForNextH = 1 To $_LGLCD_TypeMonoHeight Step 1
			For $LCDSetBackground_ForNextW = 1 To $LCDSetBackground_GDIPIGH Step 1
				DllStructSetData ($LCDSetBackground_DllStructCreate, "pixels", _GDIPlus_BitmapGetPixel ($LCDSetBackground_GDIPBCFF, $LCDSetBackground_ForNextW, $LCDSetBackground_ForNextH), $LCDSetBackground_Number)
				$LCDSetBackground_Number += 1
			Next
		Next
		$LCDSetBackground_DllCall = DllCall ($LCDSetBackground_LCDOpen, "bool:cdecl", "LogiLcdMonoSetBackground", "STRUCT*", DllStructGetPtr ($LCDSetBackground_DllStructCreate, "pixels"))
		$LCDSetBackground_DllStructCreate = ""
		_GDIPlus_Shutdown ()
	Else
		Return "-2"
	EndIf
	If IsArray ($LCDSetBackground_DllCall) Then Return $LCDSetBackground_DllCall[0]
	Return $LCDSetBackground_DllCall
EndFunc

Alles anzeigen

Ich sage mal Danke für die schnelle und nette Hilfe ( @CentuCore)

ZwergleAUT

Guten Morgen.

Macht doch nichts hätte ja sein können.

Die Farben Auslesen und übernehmen funktioniert jedoch das LCD hat ein komplett anderes Bild.
Bei Alpha kommt der Return -1, sollte da nicht auch 0 - 255 als Return kommen wie bei RGB?

Habe es mit jpg und mit bmp wie in der Hilfe versucht jedoch beides erstellt das selbe LCD Bild.

Habe gerade gesehen das von Gestern noch eine Änderung beim DllCall Aufruf war.

Spoiler anzeigen

AutoIt

DllCall ($LCDOpen, "bool:cdecl", "LogiLcdColorSetBackground", "BYTE", DllStructGetPtr ($DllStructCreate))

bei BYTE war PTR wann ich da BYTE stehen habe stürzt mir das Script ab mit Folgendem Consolen Eintrag:

Spoiler anzeigen

--> Press Ctrl+Alt+Break to Restart or Ctrl+Break to Stop
!>12:42:19 AutoIt3.exe ended.rc:-1073741819
+>12:42:19 AutoIt3Wrapper Finished.
>Exit code: 3221225477 Time: 3.147

Mit STR und WSTR bekomme ich wieder ein anderes Bild auf dem LCD angezeigt alles schwarz nur in der Mitte farbige Punkte.

Mit PTR bekomme ich das Bild wo angehängt wurde <IMAG0249[1].jpg>.

Verwende ich STRUCT bekomme ich als Return beim Bild ändern 0 (False) und das LCD bleibt schwarz.

Spoiler anzeigen

AutoIt

Func _LogitechGaming_LCD_SetBackground ($LCDOpen, $BitmapFile, $LCDType = $_LGLCD_TypeColor)
If $LCDOpen = "" Or $LCDOpen = "-1" Or $LCDOpen = "-2" Then Return "-1"
If $LCDType = $_LGLCD_TypeColor Then
	_GDIPlus_Startup ()
	$GDIPBCFF = _GDIPlus_BitmapCreateFromFile ($BitmapFile)
	$GDIPIGW = _GDIPlus_ImageGetWidth ($GDIPBCFF)
	$GDIPIGH = _GDIPlus_ImageGetHeight ($GDIPBCFF)
	If Not ($GDIPIGW = $_LGLCD_TypeColorWidth) Or Not ($GDIPIGH = $_LGLCD_TypeColorHeight) Then Return "-4"
	$DllStructCreate = DllStructCreate ('dword Format;' & 'byte Pixels[' & $_LGLCD_TypeColorWidth * $_LGLCD_TypeColorHeight * 4 & '];')
	$Number = 0
	For $LCDSetBackground_ForNextW = 0 To $LCDSetBackground_GDIPIGW - 1 Step 1
		For $LCDSetBackground_ForNextH = 0 To $LCDSetBackground_GDIPIGH - 1 Step 1
			$LCDSetBackground_GDIPBLB = _GDIPlus_BitmapGetPixel ($LCDSetBackground_GDIPBCFF, $LCDSetBackground_ForNextW, $LCDSetBackground_ForNextH)
			DllStructSetData ($LCDSetBackground_DllStructCreate, 'Pixels', BitShift (BitAnd ($LCDSetBackground_GDIPBLB, 0x000000ff), 0), $LCDSetBackground_Number)
			DllStructSetData ($LCDSetBackground_DllStructCreate, 'Pixels', BitShift (BitAnd ($LCDSetBackground_GDIPBLB, 0x0000ff00), 8), $LCDSetBackground_Number + 1)
			DllStructSetData ($LCDSetBackground_DllStructCreate, 'Pixels', BitShift (BitAnd ($LCDSetBackground_GDIPBLB, 0x00ff0000), 16), $LCDSetBackground_Number + 2)
			DllStructSetData ($LCDSetBackground_DllStructCreate, 'Pixels', BitShift (BitAnd ($LCDSetBackground_GDIPBLB, 0xff000000), 24), $LCDSetBackground_Number + 3)
			$LCDSetBackground_Number += 4
		Next
	Next
	$DllCall = DllCall ($LCDOpen, "bool:cdecl", "LogiLcdColorSetBackground", "BYTE", DllStructGetPtr ($DllStructCreate))
	_GDIPlus_Shutdown ()
ElseIf $LCDType = $_LGLCD_TypeMono Then
Else
	Return "-2"
EndIf
If IsArray ($DllCall) Then Return $DllCall[0]
Return $DllCall
EndFunc

Alles anzeigen

Spoiler anzeigen

So sollte das LCD aussehen:

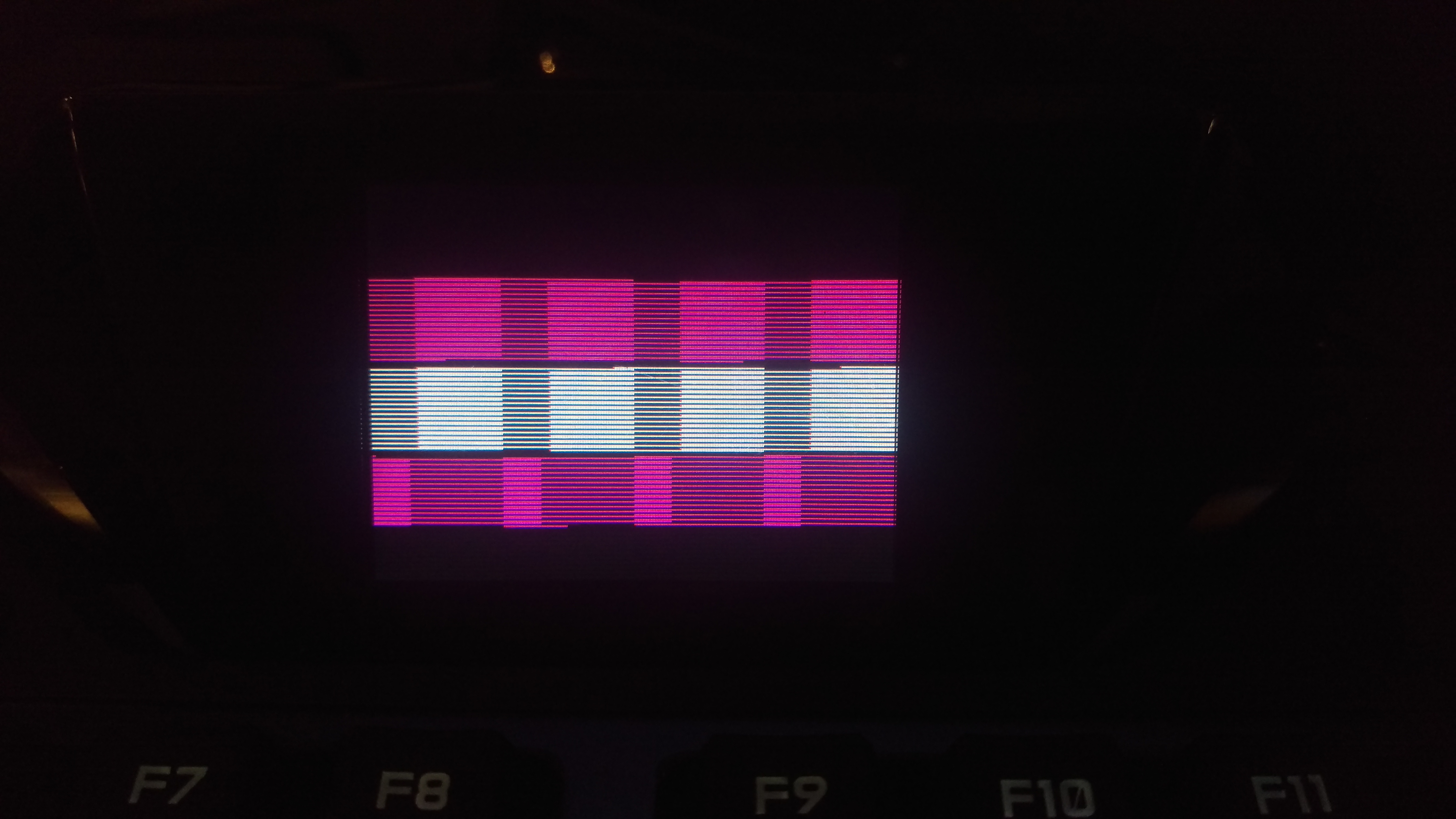

So sieht das LCD aus: IMAG0249[1].jpg

ZwergleAUT

Überarbeitet (Hat sich Erledigt)

Hallo.

Schön wäre der Fehler

Rufe die Funcs in folgender Reihenfolge auf jedoch wird der Hintergrund nicht geändert.
Title und Text schreiben ist kein Problem also Initialisieren, Update, ... funktioniert.

Spoiler anzeigen

AutoIt: Aufruf-Reihenfolge

_LogitechGaming_LCD_Open
_LogitechGaming_LCD_Initialize
_LogitechGaming_LCD_SetBackground
_LogitechGaming_LCD_Update

Code

Func _LogitechGaming_LCD_Open ($LCDOpen_File = @ScriptDir & "\dll\x86\LogitechLcdEnginesWrapper.dll")
	If FileExists ($LCDOpen_File) = 0 Then Return "-1"
	$LCDOpen_DllOpen = DllOpen ($LCDOpen_File)
	If $LCDOpen_DllOpen = -1 Then Return "-2"
	Return $LCDOpen_DllOpen
EndFunc

AutoIt: _LogitechGaming_LCD_Initialize

Func _LogitechGaming_LCD_Initialize ($LCDInitialize_LCDOpen, $LCDInitialize_AppletName, $LCDInitialize_LCDType = $_LGLCD_TypeColor)
	If $LCDInitialize_LCDOpen = "" Or $LCDInitialize_LCDOpen = "-1" Or $LCDInitialize_LCDOpen = "-2" Then Return "-1"
	$LCDInitialize_DllCall = DllCall ($LCDInitialize_LCDOpen, "bool:cdecl", "LogiLcdInit", "wstr", $LCDInitialize_AppletName, "int", $LCDInitialize_LCDType)
	If IsArray ($LCDInitialize_DllCall) = 1 Then Return $LCDInitialize_DllCall[0]
	Return $LCDInitialize_DllCall
EndFunc

AutoIt: _LogitechGaming_LCD_Update

Func _LogitechGaming_LCD_Update ($LCDUpdate_LCDOpen)
	If $LCDUpdate_LCDOpen = "" Or $LCDUpdate_LCDOpen = "-1" Or $LCDUpdate_LCDOpen = "-2" Then Return "-1"
	$LCDInitialize_DllCall = DllCall ($LCDUpdate_LCDOpen, "int:cdecl", "LogiLcdUpdate")
	If IsArray ($LCDInitialize_DllCall) Then Return $LCDInitialize_DllCall[0]
	Return $LCDInitialize_DllCall
EndFunc

EDIT ----------------------------------

Ok habe es nun hinbekommen, bei AutoIt wird eine DllStruct benötigt...
Jedoch hänge ich hier gerade an den nächsten Problemen...

1.) Ich Lade ein Bild mit GDIPlus in den Speicher und Prüfe die Width und Height auf die Pixel Länge/Höhe. (-> Funktioniert)
2.) Danach lese ich die ganzen Farben aus und wollte diese in BGRA umwandeln jedoch funktioniert das nicht so wie ich wollte nun bekomme ich nur ein Weißes Display statt Bunt wie das Bild.
3.) Dieser Vorgang ist ebenfalls SEHR langsam da er die Farben erst ein ein String Speichert und dann nochmals durchgeht... (eventuell liegt es am Alk das ich gerade nicht auf eine schnellere Lösung komme ^^)
4.) Wie kann man am einfachsten ein Bild Pixel für Pixel <Blue, Green, Red, "Alpha Channel"> einzeln auslesen damit ich diese in die DllStruct übernehmen kann?

Spoiler anzeigen

AutoIt

$LCDSetBackground_GDIPBCFF = _GDIPlus_BitmapCreateFromFile ($LCDSetBackground_BitmapFile)
	$LCDSetBackground_GDIPIGW = _GDIPlus_ImageGetWidth ($LCDSetBackground_GDIPBCFF)
	$LCDSetBackground_GDIPIGH = _GDIPlus_ImageGetHeight ($LCDSetBackground_GDIPBCFF)
	If Not ($LCDSetBackground_GDIPIGW = $_LGLCD_TypeColorWidth) Or Not ($LCDSetBackground_GDIPIGH = $_LGLCD_TypeColorHeight) Then Return "-4"
	$LCDSetBackground_String = ""
	For $LCDSetBackground_ForNextW = 0 To $LCDSetBackground_GDIPIGW - 1 Step 1
		For $LCDSetBackground_ForNextH = 0 To $LCDSetBackground_GDIPIGH - 1 Step 1
			$LCDSetBackground_String = $LCDSetBackground_String & "|" & _GDIPlus_BitmapGetPixel ($LCDSetBackground_GDIPBCFF, $LCDSetBackground_ForNextW, $LCDSetBackground_ForNextH)
		Next
	Next
	$LCDSetBackground_StringSplit = StringSplit ($LCDSetBackground_String, "|")
	If $LCDSetBackground_StringSplit[0] = 1 Then Return "-5"
	$LCDSetBackground_DllStructCreate = DllStructCreate ('dword Format;' & 'byte pixels[' & $_LGLCD_TypeColorWidth * $_LGLCD_TypeColorHeight * 4 & '];')
	For $LCDSetBackground_ForNext = 1 To $LCDSetBackground_StringSplit[0] Step 1
		DllStructSetData ($LCDSetBackground_DllStructCreate, 'pixels', _ColorGetBlue ($LCDSetBackground_StringSplit[$LCDSetBackground_ForNext]), ($LCDSetBackground_ForNext * 4) - 4)
		DllStructSetData ($LCDSetBackground_DllStructCreate, 'pixels', _ColorGetGreen ($LCDSetBackground_StringSplit[$LCDSetBackground_ForNext]), ($LCDSetBackground_ForNext * 4) - 3)
		DllStructSetData ($LCDSetBackground_DllStructCreate, 'pixels', _ColorGetRed ($LCDSetBackground_StringSplit[$LCDSetBackground_ForNext]), ($LCDSetBackground_ForNext * 4) - 2)
		DllStructSetData ($LCDSetBackground_DllStructCreate, 'pixels', 255, ($LCDSetBackground_ForNext * 4) - 1)
	Next

Alles anzeigen

ZwergleAUT

Guten Abend CentuCore.

Ok habe gerade ptr auf bool geändert nun bekomme ich 1 als Return.
Jedoch bleibt die Farbe des Displays immer noch Schwarz.

habe es auf 4 Arten Probiert jedoch alle ohne Erfolg Display bleibt immer Schwarz.
Vermute das die 3te Art die richtige Art und Weise ist da hier der Array 1D ist und die selbe länge hat wie in dem Verlinkten Beitrag in #1.

Spoiler anzeigen

AutoIt

Dim $LCDSetBackground_Array[320*240]
For $Anzahl = 0 To (320*240)-1 Step 1
	$LCDSetBackground_Array[$Anzahl] = Int (Random (0, 255))
Next

AutoIt

Dim $LCDSetBackground_Array[320][240*4]
For $Anzahl = 0 To (320)-1 Step 1
	For $Anzahl2 = 0 To (240*4)-1 Step 1
		$LCDSetBackground_Array[$Anzahl][$Anzahl2] = Int (Random (0, 255))
	Next
Next

AutoIt

Dim $LCDSetBackground_Array[320*240*4]
For $Anzahl = 0 To (320*240*4)-1 Step 1
	$LCDSetBackground_Array[$Anzahl] = Int (Random (0, 255))
Next

AutoIt

Dim $LCDSetBackground_Array[320][240]
For $Anzahl = 0 To (320)-1 Step 1
	For $Anzahl2 = 0 To 240-1 Step 1
		$LCDSetBackground_Array[$Anzahl][$Anzahl2] = Int (Random (0, 255))
	Next
Next

ZwergleAUT

Guten Abend miteinander.

Hier im Forum gibt es bereits einen Beitrag zu diesem Problem jedoch nicht mit AutoIt (44433-Logitech-G19-Bildschirm-ansprechen-und-etwas-anzeigen) jedoch komme ich da nicht so ganz mit.
Ich habe schon viele verschiedene Arten ausprobiert jedoch bekomme ich immer den Return 0x00000001.

Ich hänge hier bei der Übergabe von "colorBitmap"
Mein Code für den DllCall müsste meiner Meinung nach funktionieren.

Spoiler anzeigen

AutoIt: DllCall

$LCDInitialize_DllCall = DllCall ($LCDSetBackground_LCDOpen, "ptr:cdecl", "LogiLcdColorSetBackground", "byte", $LCDSetBackground_Array)

Spoiler anzeigen

C: LCDDemoDlg.cpp

if (LogiLcdIsConnected(LOGI_LCD_TYPE_COLOR))
    {
        BYTE colorBitmap[LOGI_LCD_COLOR_WIDTH * LOGI_LCD_COLOR_HEIGHT * 4];


        for (int i = 0; i < (LOGI_LCD_COLOR_WIDTH * LOGI_LCD_COLOR_HEIGHT * 4); i++)
        {
            colorBitmap[i] = (BYTE)rand();
			MsgBox((BYTE)rand());
        }


        LogiLcdColorSetBackground(colorBitmap);


    }

Alles anzeigen

Hoffe mir kann hier jemand helfen hänge hier seit gestern fest und im Google komme ich leider auch nicht weiter mit dem Suchbegriff "AutoIt LogiLcdColorSetBackground" = 1 Treffer...

Mit freundlichen Grüßen
ZwergleAUT
