Hallo Sunlight

…und ob och deine Kritik ernst nehme… Ich bin sogar froh darüber…

Habe mir vor ca 10 Jahren AutoIt selbst beigebracht und damit paar Bots und kleine Programme geschrieben… Bei GDI hab ich immer aufgehört… Bis heute bin ich absoluter Anfänger.

Die letzten 5 Jahre habe ich mit AutoIt kaum Kontakt gehabt und jetzt brauch ich für die Arbeit mal ein „größeres“ Programm. AutoIt hat sich die letzten Jahre aber sehr verändert. Damals hatte ich für Bots ganze Exceltabellen verwaltet… heut bekomm ich kein Wert mehr ausgelesen. Meine alten Skripte bringen nix mehr…

Aber jetzt zu dein Skript 2 Fragen:

$gdiBrushBg - (linie 20) - ?BrushBackGround? -> Was ist das?

Habe _GDIPlus_GraphicsFillRect($buffer, 0, 0, $Gdi_x2, $Gdi_y2, $Bitmap ) versucht, wird aber alles schwarz.

GdiDrawGrid() und GdiDrawMapObjects() hab ich nirgendwo gefunden. Wo find ich diese Befehle?

Aktuell sieht es so aus bei mir:


BugFix : Ich nehme alle Schuld auf mich: Wenn man schon einen Screenshot macht und ihn bearbeitet, sollte man ihn nicht vergessen mit hochzuladen…

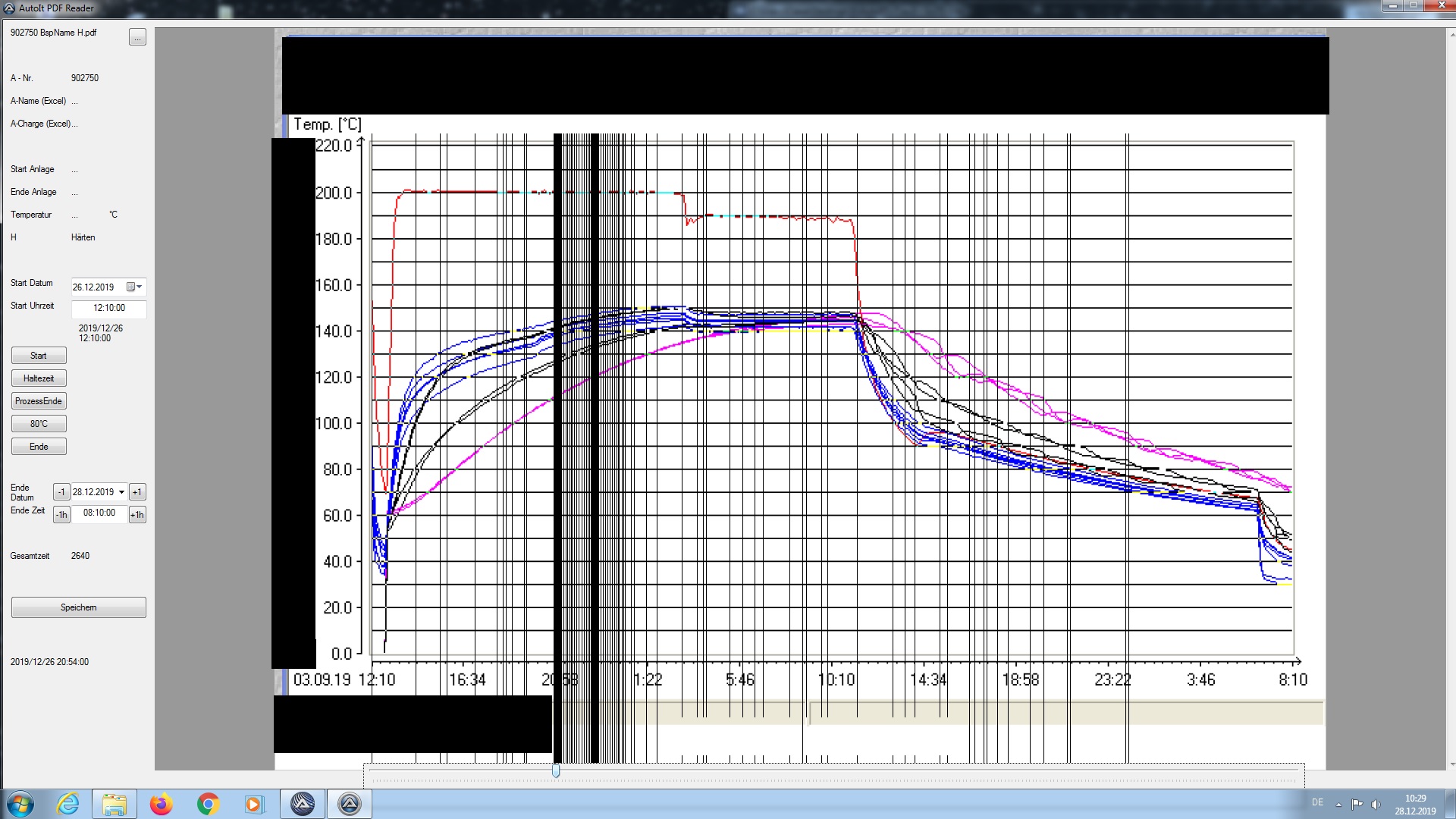

Dies sind die „Kurven“ von den ich gesprochen hatte. Die dicken Balken oben, unten und links sind von mir geschwärz worden.


Cawa

Hallo

Mein Name ist Cawa, ich beschäftige mich jetzt schon seit paar Jahren mit AutoIt, habe aber nie große Programme geschrieben. Die meisten waren Kleinstprogramme, die mit Google, deutschen u. englischen Forum „durchgemogelt“ wurden… Haben aber (irgendwann) funtioniert…!

Mein erster Post an euch ist mein erster großer Stolperstein…

Ich bin gerade dabei eine Diagrammauswertung zumachen.

Einige dieser Diagramme sind Temperatur/Zeit-Kurvendiagramme die in PDF gespeichert vor mir liegen. Um diese Kurven auszulesen dachte ich mir: ich setze die PDF als Hintergrund einer GUI, einen Slider unter diese PDF, richte ihn an Kurvenanfang u –ende aus und den Sliderwert nutz ich zur Verhältnisgleichung um die Uhrzeit zu berechnen und in Excel zu speichern… Programm funktioniert bis dahin (kleine Bauphasen sind noch).

Aber um den Slider besser ablesen zu können will ich jetzt eine senkrechte, mit den Slider bewegliche Linie auf diese PDF malen und somit mein erstes GDI-Projekt starten…

Linie malen funktioniert, malt aber einen ScannerCode auf die PDF…

Ich hab „versucht“ ein handle von der GUI, von der File, vom Obj und von Active_X zu bekommen, kein Erfolg…

Hab es mit _GDIPlus_Bitmap, Image und Graphic versucht, entweder lösch ich die komplette GUI und seh nur schwarzes Flackern oder die Linie ist nicht zu sehen.

Meine Denkweise wie ich GDI bis jetzt verstanden habe ist:

- Man nehme ein Bild ($GUI) und mache eine Kopie ($HGraphic)

- Diese Kopie kopieren wir als Sicherheitskopie in $Buffer

do

Malen $Buffer auf die GUI und malen den Strich auf Position

Until…

Ich brächte an der Stelle mal bitte einen kleinen Denkanstoß für einen GDI (und auch Object) Neuling… Wo liegt hier mein Denkfehler

C

#include <GUIConstants.au3>
#include <SliderConstants.au3>
#include <GUIConstantsEx.au3>
#include <StaticConstants.au3>
#include <GDIPlus.au3>
#include <ScreenCapture.au3>
#include <Date.au3>
#include <Misc.au3>
#include <WindowsConstants.au3>
#include <Array.au3>
#include <File.au3>
#include <MsgBoxConstants.au3>
#include <String.au3>
#include <excel.au3>
#include "DTC.au3"


Opt("GUIOnEventMode");, 1)
_GDIPlus_Startup()
Local $hPen

 ; Get file to display
    Local $sFile = FileOpenDialog("Choose PDF", "M:\Documents", "PDF Files(*.pdf)", 3) ; put your own start folder here
    If @error Then
        MsgBox(0, "Error", "No file selected")
        Exit
    EndIf



$DeskH = @DesktopHeight - 100
$DeskW = @DesktopWidth - 100

Local $oPDF = ObjCreate("AcroPDF.PDF.1");
    $oPDF.src = $sFile


Local $Form1 = GUICreate("AutoIt PDF Reader", @DesktopWidth, @DesktopHeight,1,1)
    Local $GUI_ActiveX = GUICtrlCreateObj($oPDF, 200, 10, @DesktopWidth - 200, @DesktopHeight-100)
    ;GUICtrlSetStyle($GUI_ActiveX, $WS_VISIBLE)
    GUICtrlSetResizing($GUI_ActiveX, $GUI_DOCKAUTO) ; Auto Resize Object
   GUISetOnEvent($GUI_EVENT_CLOSE, "CLOSEButton")




$GeladeneDateiName =GUICtrlCreateLabel("...",10,10,155,25)    ; geladene Datei...
$LadeButton =GUICtrlCreateButton("...",165,10, 25,25)  ;Datei laden

GUICtrlCreateLabel("A - Nr.",10,70,80,25)
$ANr = GUICtrlCreateLabel("...",90,70,100,25)    ;StringAnfang

GUICtrlCreateLabel("A-Name (Excel)",10,100,80,25)
$AName = GUICtrlCreateLabel("...",90,100,100,25)    ;geladen aus Excel

GUICtrlCreateLabel("A-Charge (Excel)",10,130,80,25)
$ACharge = GUICtrlCreateLabel("...",90,130,100,25)        ;geladen aus Excel

GUICtrlCreateLabel("Start Anlage",10,190,80,25)
$StartAnlageExcel = GUICtrlCreateLabel("...",90,190,100,25)        ;geladen aus Excel

GUICtrlCreateLabel("Ende Anlage",10,220,80,25)
$EndeAnlageExcel = GUICtrlCreateLabel("...",90,220,100,25)        ;geladen aus Excel -> ausgabe für Input StartDatum

GUICtrlCreateLabel("Temperatur",10,250,80,25)
$ATempExcel = GUICtrlCreateLabel("...",90,250,50,25)            ;geladen aus Excel
GUICtrlCreateLabel("°C",140,250,50,25)

$ProzLabel = GUICtrlCreateLabel("...",10,280,80,25)            ;Härten/Vorwärmen... H/V... Phasen
$ProzLabel2 =GUICtrlCreateLabel("...",90,280,100,25)        ;StringEnde (später aufteilung auf verschiedene Phasen)


GUICtrlCreateLabel("Start Datum",10,340,75,25)
$InputStartDatum = GUICtrlCreateDate("2019/12/26",90, 340, 100, 25, $DTS_SHORTDATEFORMAT)    ;ManuelleEingabe Datum -> Datum aus "Ende Anlage"
GUICtrlCreateLabel("Start Uhrzeit",10,370,75,25)
$InputStartZeit = GUICtrlCreateInput("12:10:00",90, 370, 100, 25,$DTS_TIMEFORMAT)        ;ManuelleEingabe Zeit
 $LabelStartTime = GUICtrlCreateLabel("",100,400,90,25)    ; ->DateTimeFormat


Local $BStart = GUICtrlCreateButton("Start",    10,430,75,25)        ;Sliderwert als DatumUhrzeit in Label eintragen
Local $LabelZStart = GUICtrlCreateLabel("",90,430,75,25)
Local $BHaltezeit = GUICtrlCreateButton("Haltezeit",10,460,75,25)
Local $LabelZHaltezeit = GUICtrlCreateLabel("",90,460,75,25)
Local $BProzEnde = GUICtrlCreateButton("ProzessEnde",10,490,75,25)
Local $LabelZProzEnde = GUICtrlCreateLabel("",90,490,75,25)
Local $B80Grad = GUICtrlCreateButton("80°C",        10,520,75,25)
Local $LabelZ80Grad = GUICtrlCreateLabel("",90,520,75,25)
Local $BEnde = GUICtrlCreateButton("Ende",        10,550,75,25)
Local $LabelZEnde = GUICtrlCreateLabel("",90,550,75,25)

GUICtrlCreateLabel("Ende Datum",10,610,55,25)        ;;ManuelleEingabe Datum
$ButDatLinks = GUICtrlCreateButton("-1",65,610,25,25)
$InputEndeDatum = GUICtrlCreateDate("",90, 610, 75, 25, $DTS_SHORTDATEFORMAT)
$ButDatRechts = GUICtrlCreateButton("+1",165,610,25,25)

GUICtrlCreateLabel("Ende Zeit",10,640,55,25)        ;ManuelleEingabe Zeit
$ButZeitLinks = GUICtrlCreateButton("-1h",65,640,25,25)
$InputEndeZeit = GUICtrlCreateInput("08:10:00",90, 640, 75, 25,$DTS_TIMEFORMAT)
$ButZeitRechts = GUICtrlCreateButton("+1h",165,640,25,25)

GUICtrlCreateLabel("Gesamtzeit",10,700,80,25)
$LabelGesamtzeitStunden = GUICtrlCreateLabel("",90,700,75,25)    ;errechnet Ende-Start = 44h"

Local $Speichern = GUICtrlCreateButton("Speichern",10,760,180,30)    ;trägt Label 1-5 in Excel ein...
;GUICtrlSetOnEvent($Speichern, "Test")





Local $sFile
Local $LabelTest = GUICtrlCreateLabel("",10,840,180,30)
Local $sOutZMStart
Local $sOutZMEnde
Local $SliderPosInTime
Local $DiffDate

;.....SLIDER.....

$ZeitFaktor = guictrlread($LabelGesamtzeitStunden)     ;44h * 60min =
$SliderAbstanRandLinks = 475
$SlDeskW = @DesktopWidth - $SliderAbstanRandLinks -203                                ;breiteSlider
Local $sliderStart = GUICtrlCreateSlider($SliderAbstanRandLinks,$DeskH,$SlDeskW,60)
 GUICtrlSetLimit($sliderStart, $ZeitFaktor, 0)





Local $hGraphic
Local $hGraphicsBMP
Local $hBuffer
;------Draw line----------------------------------------------------------------------------------------
Local $hGraphic = _GDIPlus_GraphicsCreateFromHWND($Form1)
Local $hPen = _GDIPlus_PenCreate()
Local $hbuffer = _GDIPlus_ImageGetGraphicsContext($hGraphic)


AnzeigeLaden()
ZeitAnzeige()
GUISetState(@SW_SHOW,$Form1)
;----------------------------------------------------------------------------------

While 1
$msg = GUIGetMsg()
Switch $msg
   Case $msg = $sliderStart
      Sliderline()
   Case $GUI_EVENT_CLOSE
      Exit
      closeButton()
   Case $msg = $Speichern
      MsgBox(0,"","")
      AnzeigeLaden()
   Case $LadeButton
      load()
   Case $msg = $BStart
      GUICtrlSetData($LabelZStart,GUICtrlRead($LabelTest))
   Case $msg = $BHaltezeit
      GUICtrlSetData($LabelZHaltezeit,GUICtrlRead($LabelTest))
   Case $msg = $BProzEnde
      GUICtrlSetData($LabelZProzEnde,GUICtrlRead($LabelTest))
   Case $msg = $B80Grad
      GUICtrlSetData($LabelZ80Grad,GUICtrlRead($LabelTest))
   Case $msg = $BEnde
      GUICtrlSetData($LabelZEnde,GUICtrlRead($LabelTest))
   Case $msg = $InputStartDatum Or $InputStartZeit Or $InputEndeDatum Or $InputEndeZeit
      ZeitAnzeige()


EndSwitch
Sleep(10)



WEnd







func ZeitAnzeige()

   $ZMStart = guictrlread($InputStartDatum) &" "& GUICtrlRead($InputStartZeit)
   $ZMEnde = guictrlread($InputEndeDatum) &" "& GUICtrlRead($InputEndeZeit)

   Local $sOutZMStart = _Date_Time_Convert($ZMStart, "dd/MM/yyyy HH:mm:ss", "yyyy/MM/dd HH:mm:ss")
   Local $sOutZMEnde = _Date_Time_Convert($ZMEnde, "dd/MM/yyyy HH:mm:ss", "yyyy/MM/dd HH:mm:ss")

   GUICtrlSetData($LabelStartTime,$sOutZMStart)
   Local $DiffDate = _DateDiff('n', $sOutZMStart, $sOutZMEnde)

   GUICtrlSetData($LabelGesamtzeitStunden,$DiffDate )
   GUICtrlSetLimit($sliderStart, $DiffDate, 0)
EndFunc


func Test()

EndFunc

func load()
    Local $sFile = FileOpenDialog("Choose PDF", "M:\Documents", "PDF Files(*.pdf)", 3) ; put your own start folder here
    If @error Then
        MsgBox(0, "Error", "No file selected")
        Exit
    EndIf

   Local $oPDF = ObjCreate("AcroPDF.PDF.1");
    $oPDF.src = $sFile

   Local $GUI_ActiveX = GUICtrlCreateObj($oPDF, 200, 10, @DesktopWidth - 200, @DesktopHeight-100)
    GUICtrlSetStyle($GUI_ActiveX, $WS_VISIBLE)
    GUICtrlSetResizing($GUI_ActiveX, $GUI_DOCKAUTO) ; Auto Resize Object


   AnzeigeLaden()
   ZeitAnzeige()
EndFunc


Func AnzeigeLaden()
   $arStrFilePfad = StringSplit($sFile,"\")
   $StrSplitPfadName = StringSplit($arStrFilePfad[7], " ")

  ;_ArrayDisplay($StrSplitPfadName)

   GUICtrlSetData($GeladeneDateiName,$arStrFilePfad[7])   ;geladene datei name
   GUICtrlSetData($ANr,$StrSplitPfadName[1])  ; Anzeige A-Nummer


  If $StrSplitPfadName[UBound($StrSplitPfadName) -1] = "H.pdf" Then   ; Anzeige Härten/Vorwärmen
      GUICtrlSetData($ProzLabel, "H")
      GUICtrlSetData($ProzLabel2, "Härten")
   ElseIf $StrSplitPfadName[UBound($StrSplitPfadName) -1] = "V.pdf" Then
      GUICtrlSetData($ProzLabel, "V")
      GUICtrlSetData($ProzLabel2, "Vorwärmen")
   EndIf




EndFunc


func Sliderline()

   $state = GUICtrlRead($sliderStart) ;500min
   $ZeitFaktor = guictrlread($LabelGesamtzeitStunden)

   $xWert = 10
   $neuLi = 475 + $xWert + 1
   $neuRe = 203 + $xWert + 6  ; Feinausrichtung Slider
   $xProzent = ($state *100)/$ZeitFaktor
   $xPos = ($xProzent * (@DesktopWidth - $neuLi - $neuRe))/100
   $posX = $xPos + $neuLi        ;Position Feinausrichtung Linie

     $HLinie = @DesktopHeight - 100

;------- Zeitübergabe ------------------------------------------------------

Local $SliderPosInTime =  _DateAdd('n', $state, GUICtrlRead($LabelStartTime))
GUICtrlSetData($LabelTest,$SliderPosInTime)

;------Draw line----------------------------------------------------------------------------------------
;Local $hGraphic = _GDIPlus_GraphicsCreateFromHWND($Form1)
;Local $hPen = _GDIPlus_PenCreate()
;_GDIPlus_GraphicsClear ( $hGraphic)

     ;_GDIPlus_GraphicsClear($hGraphic)
    ;$hGraphic = _GDIPlus_GraphicsCreateFromHWND($Form1)
    Local $hbuffer = _GDIPlus_ImageGetGraphicsContext($hGraphic)
    _GDIPlus_GraphicsDrawImageRect($hGraphic,$hbuffer, 200, 10, @DesktopWidth - 200, @DesktopHeight-100)
   $hPen = _GDIPlus_PenCreate()
   _GDIPlus_GraphicsDrawLine($hGraphic, $posX, 150, $posX, $HLinie, $hPen)
Sleep(200)


EndFunc

Func CLOSEButton()
   _GDIPlus_BitmapDispose($hGraphicsBMP)
   _GDIPlus_GraphicsDispose($hBuffer)
   _GDIPlus_GraphicsDispose($hGraphic)
   _GDIPlus_Shutdown()

      Exit
EndFunc

Alles anzeigen
