Beiträge von Frost0071

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 19. September 2017 um 12:01

    Bitnugger sorry das wusste ich nicht. Wünsche Dir natürlich gute Besserung :thumbup:

    Es ist immer noch nicht so eilig mit dem Programm also nur kein Stress. Wenns bei Dir geht dann machste was und wenn nicht dann nicht ganz einfach.

    Ich bin ja froh drumm das Du mir hilfst ;)

    Xenobiologist das sieht auch sehr interessant aus werde ich mir bei Gelegenheit mal anschauen. Danke für den Tipp

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 18. September 2017 um 08:23

    Keiner mehr Lust hier weiter zu machen? :/

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 24. Juli 2017 um 13:05

    @Bitnugger hoffe bei Dir ist wieder alles im Lot? Konntest Du vielleicht schon ein bisschen weiter machen?

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 26. Juni 2017 um 12:36

    @Bitnugger mach dir bloß keinen Stress wegen mir =O das Programm kann warten.
    Private Sachen gehen vor! :thumbup:

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 22. Juni 2017 um 15:16

    Also soweit ich das jetzt verstanden habe entspricht das ja alles meine Vorstellungen :thumbup:

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 14. Juni 2017 um 09:09

    Na dann hat das ganze ja jetzt auch was positives wenn Du damit ein anderes Problem lösen konntest :thumbup:


    Zitat von Bitnugger

    So, und jetzt bist du dran...


    Ehrlich gesagt ist mir nicht so recht klar was Du jetzt hier von mir willst ?(
    Durch meine Ausreichende nicht vorhandenen Kenntnisse des Programmierens versteh ich hier nur mehr oder weniger Bahnhof :rolleyes:

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 12. Juni 2017 um 17:18

    Das hört sich ja sehr gut an :klatschen:

    Also mir würde es eigentlich schon reichen wenn es einfach auf die Anfrage hin zugeschnitten wäre weil das ja nur eine Verbrauchsanzeige an der Maschine sein soll, und ich die Werte nicht weiterverarbeiten will.

    Daher würde ich sagen das Du dir den Aufwand das ganze als UDF zu Programmieren nicht machen brauchst ;)

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 6. Juni 2017 um 10:40

    Das wird ja immer besser :thumbup:

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 1. Juni 2017 um 12:27

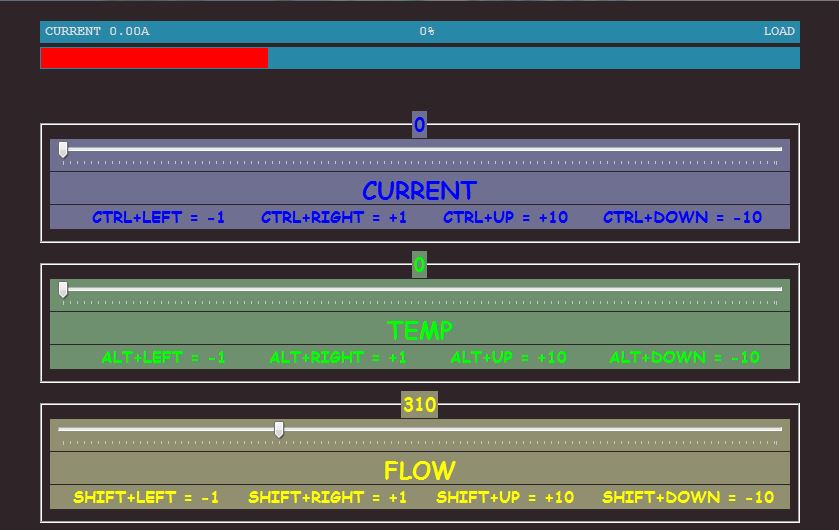

    Also das mit den Farben hab ich schon mal hinbekommen, für mich ist das schon ein Erfolg :rofl:


    So sieht es jetzt aus und so gefällt es mir :D

    Das mit den Werten hört sich gut an :thumbup:


    Jetzt hab ich noch eine Frage zur späteren anzeige des Fensters:

    Ist es möglich dieses Fenster auch später so darzustellen wie im Screenshot oben von mir? Also ich meine ohne diesen "Rand" mit dem X zum Fenster schließen? Ich hoffe Du weist was ich meine :rolleyes:

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 22. Mai 2017 um 15:16

    @Bitnugger ich wollte Dich nicht stressen mit meiner Frage ob Du schon weitergekommen bist! Bitte nicht falsch verstehen ;) gut Ding braucht Weile

    Etwas ist mir beim rummspielen schon aufgefallen und zwar wenn die Balken ihre Farbe ändern oder auch kurz davor verschwinden die "Zahlen" hier mal 2 Bilder was ich meine:

    Und dann hätte ich noch gern die Farbe der Anzeige geändert, für den Hintergrund habe ich es mit der Farbe 0xFFFFFF hinbekommen allerdings weis ich nicht wo ich dann die Farbe der Schrift ändere? Die soll einfach schwarz sein ;)

    Jetzt noch mal zu den Werten. Müssen diese fest programmiert werden von Dir zwegs Umrechnung? Weil den tatsächlichen Durchflusswert weis ich noch gar nicht :rolleyes: .

    Strom muss ich auch noch messen wird sich aber denk ich irgendwo bei 10A bewegen.

    Temperatur sind 50° das passt.

    Lassen sich im nachhinein diese Werte nicht mehr so einfach ändern? Oder wie funktioniert das?


    Und das es so eine Herausforderung ist war mich echt nicht bewusst :/ aber schon mal vielen Dank für deine Mühe :thumbup::thumbup::thumbup:

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 20. Mai 2017 um 10:47

    @Bitnugger konntest Du schon weiter machen?

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 11. Mai 2017 um 17:57

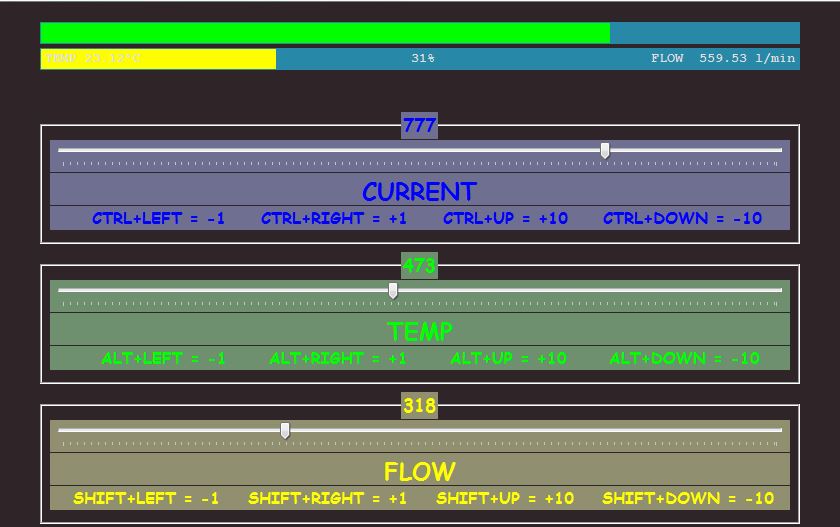

    Wow das sieht ja schon gut aus :thumbup: sieht ja schon fast so aus wie ich es mir vorgestellt habe

    Aber was meinst Du mit Berechnungen? Ehrlich gesagt kann ich da mit meinen laienhaften Kenntnissen nix erkennen :/

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 8. Mai 2017 um 10:11

    @Bitnugger mit den Prozenten hast Du natürlich recht :Face: und wegen der Anzeige am liebsten hätte ich es wenn es mir direkt im Programm angezeigt wird, weil das Programm eigentlich dauernd im Fullscreen Mode auf dem PC läuft.

    Wegen dem PT100 ist es eigentlich so wie Oscar sagt: Die externe Elektronik übernimmt die Kompensation der Nichtlinearität.

    @Oscar so wie ich das verstehe haben die Stromsensoren einen 0-5V Ausgang. Sie werden ja auch extra dafür beworben das sie an Mikrocontrollern funktionieren. Sonst hätte ich die gar nicht gefunden. Ich habe sie jetzt mal bestellt sollten eigentlich diese Woche noch kommen dann kann ich ja mal ausprobieren und berichten.

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 5. Mai 2017 um 11:14

    @Bitnugger mit "3x 0-5V als Strommessung vom Externen Messwandler" hab ich eigentlich gemeint das der externe Messwandler mir den Strom in Spannung umwandelt und ich die dann an den Arduino anschließe.

    Hier nochmal mein Messaufbau ich hoffe das ist verständlich:

    Strommessung: Hier habe ich die HLSR 10-P Halleffeksensoren die mir den gemessenen Strom in eine 0-5V Signal umwandeln, dieses Signal hänge ich dann an einen Analogeingang des Arduinos der mir aus dem 0-5V Signal mittels A/D Wandler in die beschriebenen Schritte 0 bis 1023 umwandelt.

    In der Software hab ich mir gas ganze dann folgendermaßen vorgestellt: Ich kann irgendwo die Abhängigkeit der Werte die vom A/D Wandler kommen zum angezeigten Wert einstellen.

    Das ganze natürlich drei mal da ja drei Sensoren.

    Temperaturmessung: Hier habe ich den PT100 Messwandler von Pollin (Datenblatt ist im Anhang) dieser wandelt mir den Widerstandswert des PT100 ja auch wieder zu einem 0-5V Signal um, dieses hänge ich dann wieder an einen Analogeingang des Arduinos der mir aus dem 0-5V Signal mittels A/D Wandler in die Schritte 0 bis 1023 umwandelt. Also muss hier die Nichtlinearität nicht berücksichtigt werden oder?

    In der Software hab ich mir das dann gleich vorgestellt wie bei der Strommessung.

    Durchfluss ist ja klar hier bekomme ich die Impulse pro Sekunde vom Arduino.


    Die verfügbaren Signale die die Software verarbeiten soll sind also immer 0 bis 1023

    Ich hoffe das bringt ein bisschen Klarheit :/

    Dateien

    D810272B.pdf 1,1 MB – 1.341 Downloads
  • Grafische Darstellung von Messwerten

    • Frost0071
    • 4. Mai 2017 um 10:51

    @Bitnugger Okay dann hab ich das nicht richtig verstanden :rolleyes:

    Der PT100 ist über einen abgeglichenen Messwandler an den Arduino angeschlossen, hier bekomme ich also für 0°C bis 50°C ein Signal von 0-5V und vom Arduino dann 0 bis 1023.

    Stromsensoren habe ich die HLSR 10-P von LEM eingeplant (Datenblatt ist im Anhang) auch hier bekomme ich das 0-5V Signal und vom Arduino wieder die 0 bis 1023.

    Reicht das?

    hlsr-p_series.pdf

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 3. Mai 2017 um 16:27

    So ich hab das jetzt mal mit dem Arduino programmiert und testweise aufgebaut.

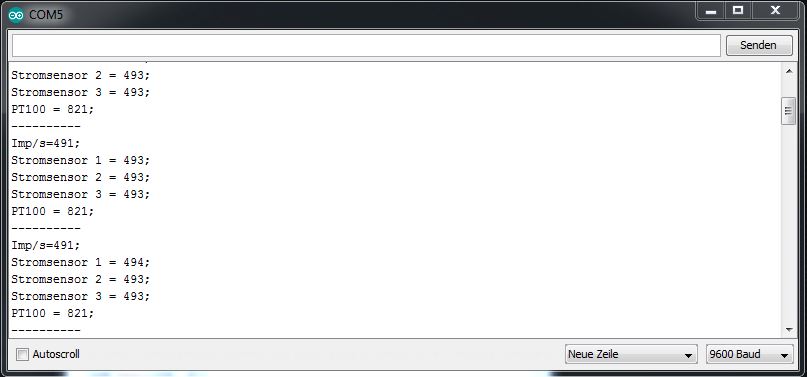

    Das sind die Daten die ich von Arduino bekomme:

    Das Signal von den Stromsensoren und dem PT100 sind Analogwerte von 0-1024. Die kann man ja dann in der Software verwenden z.B. 0 = 0% und 1024 = 100% aber das kann ich ja dann einstellen wie ich will.

    Ich hoffe hier ist nun einer der sich der Sache annehmen könnte

    Danke

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 2. Mai 2017 um 16:21

    Hi,

    die Hardware ist noch nicht einsatzbereit. Wollte erst mal schauen ob das so überhaupt möglich ist wie ich mir das vorstelle und mit was für Kosten ich etwa rechnen müsste.

    Aber ich habe mich jetzt selber noch n bisschen mit der Hardware beschäftigt und hab noch ne einfachere Möglichkeit gefunden.
    Ich werde das ganze jetzt über einen Arduino realisieren. Dieser kann ja die gemessenen Werte an der seriellen Port übertragen.

    Ich werde das alles mal provisorisch aufbauen und dann hier mal die aufgezeichneten Werte posten.

    Danke

  • Grafische Darstellung von Messwerten

    • Frost0071
    • 27. April 2017 um 15:20

    Hallo Zusammen,

    ich hab mal wieder eine Idee und bräuchte Eure Hilfe zur Umsetzung. Da meine Programmierkentnisse immer noch nahezu 0 sind stell ich das hier mal ein und hoffe auf Eure Unterstützung.

    Die Idee ist eigentlich relativ simpel, es geht darum Strom, Temperatur und Durchfluss auf dem PC darzustellen. Mit der Hardwareseite komm ich klar aber bei der Software hapert es gewaltig.

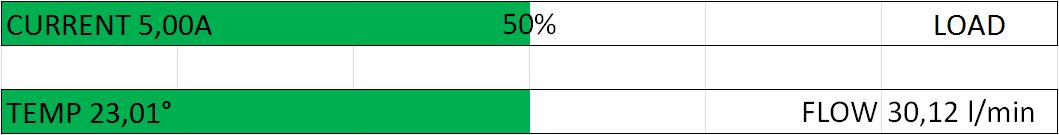

    Hab das ganze mal im Excel aufgezeichnet wie ich es mir grafisch vorstelle.

    Als Signalwandler hab ich mir folgendes vorgestellt einen DLP-IO14. Das ist eine USB Messwandler mit 14 Digitalen und Analogen Eingängen sowie einen Eingang für einen Temperaturfühler (Datasheet hab ich im Anhang). Dieser Messwandler kann über ASCII angesprochen werden was ja mit AutoIt möglich ist.

    Als Input habe ich folgende Signale zur Verfügung:
    3x 0-5V als Strommessung vom Externen Messwandler
    1x 1000 Imp/l vom Durchflusssensor (maximal werden es ca. 30000 Imp/l sein für 30 l/min)
    1x Temperatursensor

    Und jetzt dazu wie das ganze Funktionieren soll:
    Stommessung: Das Programm soll die 3x 0-5V Signale zusammenzählen und daraus einen Mittelwert bilden, diesen Mittelwert dann in der oberen Zeile als “CURRENT XX,XXA“ anzeigen. Des weiteren soll in der Mitte diese Feldes eine Prozentanzeige sein die den Prozentualen Wert des aktuellen Messwertes zum maximalen Messwert anzeigt. Gleichzeitig soll der Prozentuale Wert auch grafisch als Balken angezeigt werden, wobei der Balken von 0%bis 75% grün sein soll von 75% bis 90% gelb und von 90% bis 100% rot.

    Temperaturmessung: Die ist eigentlich ganz einfach da soll nur der gemessene Wert im zweiten Balken links als “TEMP XX,XX°“anzeigen.

    Durchflussmessung: Hier habe ich das Signal von 1000 Imp/l zur Verfügung. Dieses Signal soll dann in l/min umgerechnet werden und unten rechts als “FLOW xx,xx l/min“ angezeigt werden. Auch dieser Wert soll zusätzlich grafisch prozentual via Balken angezeigt werden, je doch hier sollen 0% bis 30 % rot, 30% bis 50% gelb und 50% bis 100% sollen grün sein

    Auch möchte ich gerne das beim Überschreiten bestimmter Grenzwerte ein Relais auf diesen Messwandler schaltet.
    Die Grafische Darstellung soll mit einen anderen Programm verknüpft sein also die soll nur angezeigt werden wenn dieses Programm auch im Vordergrund auf dem Bildschirm ist.


    So Das war es erst mal ich hoffe es ist alles einigermaßen verständlich. Falls etwas nicht verständlich ist einfach nachfragen ich probiere dann es zu erläutern.

    Und wegen der Bezahlung, ich hab keine Ahnung was man dafür verlangen kann weil ich den Aufwand absolut nicht einschätzen kann aber man wird sich dann sicher einig darüber.

    Danke schon mal

    Dateien

    dlp-io14-v11.pdf 223,64 kB – 1.204 Downloads
  • Button betätigen nach Ereignissänderung

    • Frost0071
    • 24. Januar 2017 um 15:09

    Super Danke! Jetzt läuft es und macht was ich will.

    Vielen Dank für die Unterstützung und sorry wegen den vielen "doofen" Fragen.

  • Button betätigen nach Ereignissänderung

    • Frost0071
    • 24. Januar 2017 um 14:16

    Naja ich weis ja nicht mal so richtig was ich alles in eine While Schleife setzen soll.

    wenn ich diese Funktion hier in die schleife setzt:

    AutoIt
    Func _CheckColor()
       While 1
    	Local Static $iCheckCount = 0


    		If _PixelArrayCheckColor($g_aArray, $g_iSleep) = True Then
    			MouseClick("left", $g_ixPosClick, $g_iyPosClick, 1, 1)
    		EndIf


    	If _PixelArrayCheckColor($g_aArray, $g_iSleep) = True Then
    		ConsoleWrite('+ Bingo!!!' & @CRLF)
    	Else
    		ConsoleWrite('! Ops...' & @CRLF)
    	EndIf


    	$iCheckCount += 1
    	If $iCheckCount = $g_iCheckCount Then $g_bAdlib = False
    	   WEnd
    	EndFunc
    Alles anzeigen


    Läuft es zwar einmal durch aber dann become ich folgenden Fehler:


    >"C:\Program Files (x86)\AutoIt3\SciTE\..\autoit3.exe" /ErrorStdOut "D:\Users\\Desktop\uu.au3"
    ! Ops...
    "D:\Users\\Desktop\uu.au3" (28) : ==> Cannot make existing variables static.:
    Local Static $iCheckCount = 0
    Local Static ^ ERROR
    >Exit code: 1 Time: 3.19
