Hallo,
mit "Schrift auf Bild" habe ich vor einiger Zeit auch herumgespielt. Allerdings ging es dabei um die Gestaltung "grafischer" GUI-Buttons. In AU3 sieht das dann so aus:

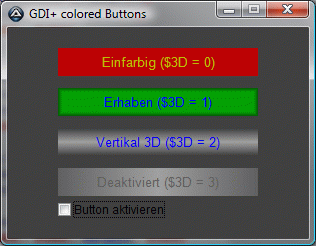

Demo.au3
#include <GuiConstantsEx.au3>
#include "GUICtrlPushButton.au3"
$hGUI = GUICreate("GDI+ colored Buttons", 300, 210)
GUISetBkColor(0x404040)
GUISetFont(10)
$idBtn0 = GUICtrlCreateButton("Einfarbig ($3D = 0)", 50, 20, 200)
$hBM1 = _GUICtrlPushButton_CreateImage($idBtn0, "BF0000", "BFBF00", 0)
$hBM2 = _GUICtrlPushButton_CreateImage($idBtn0, "Red", "Yellow", 0)
$Ret = _GUICtrlPushButton_CreateImageList($idBtn0, $hBM1, $hBM2)
$idBtn1 = GUICtrlCreateButton("Erhaben ($3D = 1)", 50, 60, 200)
$hBM1 = _GUICtrlPushButton_CreateImage($idBtn1, "006000|00A000", "Blue", 1)
$hBM2 = _GUICtrlPushButton_CreateImage($idBtn1, "008000|00C000", "Red", 1)
$Ret = _GUICtrlPushButton_CreateImageList($idBtn1, $hBM1, $hBM2)
$idBtn2 = GUICtrlCreateButton("Vertikal 3D ($3D = 2)", 50, 100, 200)
$hBM1 = _GUICtrlPushButton_CreateImage($idBtn2, "404040|A0A0A0", "Blue", 2)
$hBM2 = _GUICtrlPushButton_CreateImage($idBtn2, "606060|F0F0F0", "Green", 2)
$hBM3 = _GUICtrlPushButton_CreateImage($idBtn2, "A0A0A0|404040", "Lime", 2)
$Ret = _GUICtrlPushButton_CreateImageList($idBtn2, $hBM1, $hBM2, $hBM3)
$idBtn3 = GUICtrlCreateButton("Horizontal 3D ($3D = 3)", 50, 140, 200)
$hBM1 = _GUICtrlPushButton_CreateImage($idBtn3, "606060|C0C0C0", "Yellow", 3)
$hBM2 = _GUICtrlPushButton_CreateImage($idBtn3, "606060|F0F0F0", "606000", 3)
GUICtrlSetData($idBtn3, "Deaktiviert ($3D = 3)")
$hBM4 = _GUICtrlPushButton_CreateImage($idBtn3, "606060|A0A0A0", "606060", 3)
$Ret = _GUICtrlPushButton_CreateImageList($idBtn3, $hBM1, $hBM2, Default, $hBM4)
GUICtrlSetState(-1, $GUI_DISABLE)
GUISetFont(9)
$idCB1 = GUICtrlCreateCheckbox("Button aktivieren", 50, 170, 200)
GUISetState()
GUICtrlSetState($idCB1, $GUI_FOCUS)
While True
Switch GUIGetMsg()
Case $idCB1
If GUICtrlRead($idCB1) = $GUI_CHECKED Then
GUICtrlSetState($idBtn3, $GUI_ENABLE)
Else
GUICtrlSetState($idBtn3, $GUI_DISABLE)
EndIf
Case $GUI_EVENT_CLOSE
ExitLoop
EndSwitch
WEnd
Exit
GUICtrlPushButton.au3
#include-once
#include <Constants.au3>
#include <WindowsConstants.au3>
#include <GDIPlus.au3>
#include <GuiButton.au3>
#include <GuiImageList.au3>
; #INDEX# =======================================================================================================================
; Title .........: GuiCtrlPushButton
; AutoIt Version : 3.3.6.++
; Language ......: Deutsch
; Description ...: Zusätzliche Funktionen zum Erstellen von Buttonimages und einer ImageList für Pushbuttons
; Author(s) .....: Großvater (AutoIt.de)
; Dll(s) ........:
; ===============================================================================================================================
; #CURRENT# =====================================================================================================================
;_GUICtrlPushButton_CreateImage
;_GUICtrlPushButton_CreateImageList
; ===============================================================================================================================
; #FUNCTION# ====================================================================================================================
; Name...........: _GUICtrlPushButton_CreateImage
; Description ...: Erstellt eine Bitmap für einen GUI-Button
; Syntax.........: __GUICtrlPushButton_CreateImage($idBtn, $CB, [, $CT = Default [, $3D = Default [, $GC = Default]]])
; Parameters ....: $idBtn - ButtonID aus GUICtrlCreateButton()
; $CB - Hintergrundfarbe(n):
; 6-stelliger RGB-Hexwert ("RRGGBB") oder Name (xxxx) gemäß $COLOR_xxxx aus ColorConstants.au3.
; Zwei durch Pipe-Zeichen (|) getrennte Werte bestimmen die Start- und Zielfarbe eines Verlaufs.
; Für 3D = 9 muss CB den Pfad eines Bildes oder ein HBITMAP Handle enthalten.
; $CT - Textfarbe:
; 6-stelliger RGB-Hexwert ("RRGGBB") oder Name ("xxxx") wie $COLOR_xxxx aus ColorConstants.au3.
; Default: "000000" ("BLACK")
; $3D - "3D"-Effekt:
; |0 : einfarbig
; |1 : erhaben
; |2 : vertikaler "3D"-Verlauf
; |3 : horizontaler "3D"-Verlauf
; |9 : Hintergrundbild (CB enthält den Pfad oder das HBITMAP-Handle)
; Default: 0
; $GC - Gammakorrektur:
; |0 : nein
; |1 : ja
; Default: 0
; Return values .: Erfolg - HBITMAP-Handle der Bitmap
; Fehler - @error ist gesetzt,
; @extended enthält zusätzliche Informationen:
; |1 : Das Buttonhandle konnte nicht ermittelt werden,
; |2 : Das Control ist kein Pushbutton,
; |3 : GDIPlus ist nicht verfügbar.
; Author ........: Großvater (AutoIt.de)
; Modified.......:
; Remarks .......:
; Related .......: _GUICtrlPushButton_CreateImageList
; Link ..........:
; Example .......: Nein
; ===============================================================================================================================
Func _GUICtrlPushButton_CreateImage($idBtn, $CB, $CT = Default, $3D = Default, $GC = Default)
; Windows Konstanten
Local Const $SA_LEFT = 0, $SA_CENTER = 1, $SA_RIGHT = 2
; Defaultwerte
Local Const $DEF_CT = "000000", $DEF_3D = 0, $DEF_LM = 1, $DEF_GC = 0
; Variablen
Local $aResult, $Class, $Styles, $CB1, $CB2
; Radiosbuttons und Checkboxen
Local $RCBUTTONS = BitOR($BS_CHECKBOX, $BS_RADIOBUTTON, $BS_AUTORADIOBUTTON)
; HWND des Buttons ermitteln
Local $hBtn = GUICtrlGetHandle($idBtn)
If $hBtn = 0 Then
Return SetError(1, 1, 0)
EndIf
; Class und Styles holen und prüfen
$Class = _WinAPI_GetClassName($hBtn)
$Styles = _WinAPI_GetWindowLong($hBtn, $GWL_STYLE)
If $Class <> "Button" Or _
BitXOR(BitAND($Styles, 0xF), $BS_GROUPBOX) = 0 Or _
BitAND($Styles, $RCBUTTONS) > 1 Then
Return SetError(1, 2, 0)
EndIf
; Ggf. Defaultwerte für optionale Parameter setzen
If $CT = Default Then $CT = $DEF_CT
If $3D = Default Then $3D = $DEF_3D
$3D = StringLeft($3D, 1)
If Not StringInStr("01239", $3D) Then $3D = $DEF_3D
If $GC = Default Then $GC = $DEF_GC
$GC = StringLeft($GC, 1)
If Not StringInStr("01", $GC) Then $GC = $DEF_GC
If $3D < 4 Then
If StringInStr($CB, "|") Then
$aResult = StringSplit($CB, "|")
$CB1 = $aResult[1]
$CB2 = $aResult[2]
Else
$CB1 = $CB
$CB2 = $CB
EndIf
If IsDeclared("COLOR_" & $CB1) Then
$CB1 = "0xFF" & Hex(Eval("COLOR_" & $CB1), 6)
Else
$CB1 = "0xFF" & $CB1
EndIf
If IsDeclared("COLOR_" & $CB2) Then
$CB2 = "0xFF" & Hex(Eval("COLOR_" & $CB2), 6)
Else
$CB2 = "0xFF" & $CB2
EndIf
EndIf
If IsDeclared("COLOR_" & $CT) Then
$CT = "0xFF" & Hex(Eval("COLOR_" & $CT), 6)
Else
$CT = "0xFF" & $CT
EndIf
; Vefügbarkeit von GDIPlus prüfen
If Not _GDIPlus_Startup() Then
Return SetError(1, 3, 0)
EndIf
; Buttonfont holen
Local $hDC = _WinAPI_GetDC($hBtn)
Local $hFont = _SendMessageA($hBtn, $WM_GETFONT)
_WinAPI_SelectObject($hDC, $hFont)
$aResult = DllCall($ghGDIPDll, "Int", "GdipCreateFontFromDC", "Handle", $hDC, "Ptr*", 0)
$hFont = $aResult[2]
_WinAPI_ReleaseDC($hBtn, $hDC)
; Größe des Buttons ermiteln
$aResult = WinGetClientSize($hBtn)
Local $W = $aResult[0]
Local $H = $aResult[1]
; Buttontext holen
Local $TX = GUICtrlRead($idBtn)
; GDI+ Bitmap erzeugen
$aResult = DllCall($ghGDIPDll, "Int", "GdipCreateBitmapFromScan0", _
"Int", $W, "Int", $H, "Int", 0, "Int", 0x26200A, "UInt", 0, "Ptr*", 0)
Local $hBitmap = $aResult[6]
; Pointer auf den Grafikkontext holen
Local $hGraphics = _GDIPlus_ImageGetGraphicsContext($hBitmap)
; SmoothingMode auf "system default" setzen
_GDIPlus_GraphicsSetSmoothingMode($hGraphics, 0)
If $3D < 4 Then
; Einen PathGradientBrush erzeugen
Local $POINTS = DllStructCreate("Int [8]")
DllStructSetData($POINTS, 1, $W - 1, 3)
DllStructSetData($POINTS, 1, $W - 1, 5)
DllStructSetData($POINTS, 1, $H - 1, 6)
DllStructSetData($POINTS, 1, $H - 1,
$aResult = DllCall($ghGDIPDll, "Int", "GdipCreatePathGradientI", _
"Ptr", DllStructGetPtr($POINTS), "Int", 4, "Int", 0, "Handle*", 0)
Local $hBrush = $aResult[4]
; Start- und Zielfarbe
If $3D = 0 Then $CB2 = $CB1
; PresetBlend setzen
Local $COLORS = DllStructCreate("UInt [3]")
DllStructSetData($COLORS, 1, $CB1, 1)
DllStructSetData($COLORS, 1, $CB2, 2)
Local $RELINT = DllStructCreate("Float [3]")
DllStructSetData($RELINT, 1, 0.0, 1)
DllStructSetData($RELINT, 1, 1.0, 2)
DllCall($ghGDIPDll, "Int", "GdipSetPathGradientPresetBlend", _
"Handle", $hBrush, "Ptr", DllStructGetPtr($COLORS), "Ptr", DllStructGetPtr($RELINT), "Int", 2)
; FocusScales setzen
Local $DH = $H / 4
Local $xScale, $yScale
Switch $3D
Case 1
$xScale = ($W - $DH) / $W
$yScale = ($H - $DH) / $H
Case 2
$xScale = 1
$yScale = 0
Case 3
$xScale = 0
$yScale = 1
Case Else
$xScale = 0
$yScale = 0
EndSwitch
DllCall($ghGDIPDll, "Int", "GdipSetPathGradientFocusScales", _
"Handle", $hBrush, "Float", $xScale, "Float", $yScale)
; Gammakorrektur setzen
DllCall($ghGDIPDll, "Int", "GdipSetPathGradientGammaCorrection", _
"Handle", $hBrush, "Int", $GC)
; Bitmap füllen
_GDIPlus_GraphicsFillRect($hGraphics, 0, 0, $W, $H, $hBrush)
; Brush entsorgen
_GDIPlus_BrushDispose($hBrush)
ElseIf $3D = 9 Then
; Bitmap aus HBITMAP oder Datei erstellen
Local $hBM
If IsHWnd($CB) Then
$hBM = _GDIPlus_BitmapCreateFromHBITMAP($CB, 0)
Else
$hBM = _GDIPlus_BitmapCreateFromFile($CB)
EndIf
; Bitmap erstellen
_GDIPlus_GraphicsDrawImageRect($hGraphics, $hBM, 0, 0, $W, $H)
; Bitmap entsorgen
_GDIPlus_ImageDispose($hBM)
EndIf
; Beschriftung
If $TX Then
; StringFormat-Objekt erzeugen
Local $hFormat = _GDIPlus_StringFormatCreate(0x5404)
; Textfarbe
Local $hBrush = _GDIPlus_BrushCreateSolid($CT)
; Horizontale Ausrichtung
Local $HALIGN
Switch ($Styles & $BS_CENTER)
Case $BS_CENTER
$HALIGN = $SA_CENTER
Case $BS_RIGHT
$HALIGN = $SA_RIGHT
Case $BS_LEFT
$HALIGN = $SA_LEFT
Case Else
$HALIGN = $SA_CENTER
EndSwitch
_GDIPlus_StringFormatSetAlign($hFormat, $HALIGN)
; Vertikale Ausrichtung
Local $VALIGN
Switch ($Styles & $BS_VCENTER)
Case $BS_TOP
$VALIGN = 0
Case $BS_BOTTOM
$VALIGN = 2
Case Else
$VALIGN = 1
EndSwitch
DllCall($ghGDIPDll, "Int", "GdipSetStringFormatLineAlign", _
"Handle", $hFormat, "Int", $VALIGN)
; Renderqualität auf "system default" setzen
DllCall($ghGDIPDll, "Int", "GdipSetTextRenderingHint", _
"Handle", $hGraphics, "Int", 0)
; Rechteck für den Text setzen
Local $RECTF = _GDIPlus_RectFCreate(0, 0, $W, $H)
; Text zeichnen
$Ret = _GDIPlus_GraphicsDrawStringEx($hGraphics, $TX, $hFont, $RECTF, $hFormat, $hBrush)
EndIf
; HBITMAP Handle aus der Bitmap erzeugen
$hBM = _GDIPlus_BitmapCreateHBITMAPFromBitmap($hBitmap, 0XFFFFFFFF)
; Ressourcen freigeben
_GDIPlus_ImageDispose($hBitmap)
_GDIPlus_BrushDispose($hBrush)
_GDIPlus_StringFormatDispose($hFormat)
_GDIPlus_FontDispose($hFont)
_GDIPlus_GraphicsDispose($hGraphics)
; Shutdown GDI+
_GDIPlus_Shutdown()
; Return HBITMAP
Return $hBM
EndFunc ;==>_GUICtrlPushButton_CreateImage
; #FUNCTION# ====================================================================================================================
; Name...........: _GUICtrlPushButton_CreateImageList
; Description ...: Erstellt aus den übergebenen Images eine ImageList und weist sie dem Button zu
; Syntax.........: __GUICtrlPushButton_CreateImageList($Img1 [, $Img2 = Default [, $Img3 = Default, [ $Img4 = Default [, $Img5 = Default [, $Img6 = Default]]]]])
; Parameters ....: $idBtn - Button ID aus GUICtrlCreateButton()
; $Img1 - Bitmaps für die Buttonstati:
; .. http://msdn.microsoft.com/en-us/library/…28VS.85%29.aspx
; $Img6 enum PUSHBUTTONSTATES {
; PBS_NORMAL = 1,
; PBS_HOT = 2,
; PBS_PRESSED = 3,
; PBS_DISABLED = 4,
; PBS_DEFAULTED = 5,
; PBS_DEFAULTED_ANIMATING = 6, (Tablet PC)
; };
; Die Reihenfolge (Nummer) der $Img-Parameter bestimmt ihre Position in der ImageList und damit
; den zugehörigen Status. Wenn nur eine Bitmap übergeben wird, wird sie für alle Stati genutzt.
; Für fehlende Bitmaps wird die erste verwendet.
; Return values .: Erfolg - True
; Fehler - @error ist gesetzt,
; @extended enthält zusätzliche Informationen:
; |1 : Das Buttonhandle konnte nicht ermittelt werden,
; |2 : Das Control ist kein Pushbutton,
; Author ........: Großvater (AutoIt.de)
; Modified.......:
; Remarks .......: Die übergebenen Bitmaps werden nach dem Einstellen in die Imagelist per DeleteObject() entsorgt.
; Related .......: _GUICtrlPushButton_CreateImageList
; Link ..........:
; Example .......: Nein
; ===============================================================================================================================
Func _GUICtrlPushButton_CreateImageList($idBtn, $Img1, $Img2 = Default, $Img3 = Default, $Img4 = Default, $Img5 = Default, $Img6 = Default)
Local $aResult, $aImg, $hBtn, $hDC, $hIL, $Class, $Styles
Local $I, $W, $H, $M
; Radiosbuttons und Checkboxen
Local $RCBUTTONS = BitOR($BS_CHECKBOX, $BS_RADIOBUTTON, $BS_AUTORADIOBUTTON)
; HWND des Buttons ermitteln
$hBtn = GUICtrlGetHandle($idBtn)
If $hBtn = 0 Then
Return SetError(1, 1, 0)
EndIf
; Class und Styles holen und prüfen
$Class = _WinAPI_GetClassName($hBtn)
$Styles = _WinAPI_GetWindowLong($hBtn, $GWL_STYLE)
If $Class <> "Button" Or _
BitXOR(BitAND($Styles, 0xF), $BS_GROUPBOX) = 0 Or _
BitAND($Styles, $RCBUTTONS) > 1 Then
Return SetError(1, 2, 0)
EndIf
; Größe des Buttons bestimmen
$aResult = WinGetClientSize($hBtn)
$W = $aResult[0]
$H = $aResult[1]
; ImageList erzeugen
If @NumParams > 2 Then
If $Img2 = Default Then $Img2 = $Img1
If $Img3 = Default Then $Img3 = $Img1
If $Img4 = Default Then $Img4 = $Img1
If $Img5 = Default Then $Img5 = $Img1
If $Img6 = Default Then $Img6 = $Img1
$M = 6
Else
$M = 1
EndIf
$hIL = _GUIImageList_Create($W, $H, 6, 0, $M , 0)
For $I = 1 To $M
_GUIImageList_Add($hIL, Eval("Img" & $I))
Next
; ImageList dem Button zuweisen
_GUICtrlButton_SetImageList($hBtn, $hIL, 4)
; Beschriftung des Buttons löschen
GUICtrlSetData($idBtn, "")
; Bitmaps entsorgen
For $I = 1 To 6
_WinAPI_DeleteObject(Eval("Img" & $I))
Next
Return True
EndFunc
Ich habe das in zwei Funktionen gelöst, weil die Funktionsaufrufe meiner Meinung nach so übersichtlicher sind. Die Demo und die Kommentare in den Funktionsköpfen sollten die Möglichkeiten und die notwendigen Parameter ausreichend beschreiben. Falls es trotzdem Fragen gibt, werde ich sie gern beantworten. Und, wie immer, sollte ich eine ähnliche existierende Funktion übersehen haben, hat mir die Arbeit an meiner Umsetzung trotzdem Spaß gemacht.
Viel Spaß damit!
