[praktisch] Beschreibbares Kästchenpapier in eigener GUI - Beispiel

campweb

Hi!

Ich brauchte letztens etwas um einem Klassenkameraden eine mathematische Rechnung zu verdeutlichen, dazu baute ich mir ein GUI mit Kästchenpapier.

Das half so, das ich dafür zwei rudimentäre Funktionen geschrieben habe, _SetText mit welcher man den Text des Kästchenpapiers ändern kann, und _Clear, welche die gesamte Seite säubert.

Wenn Interesse besteht baue ich auch noch mehr Funktionen ein wie z.B. das Ändern einer einzelnen Zeile.
Das fertige Ding mit den Funktionen passt in 85 Zeilen.

Vlt. mach ich irgendwann noch ne UDF daraus, mal sehen, dann aber mit GDE statt naja...

Das Skript:

Skript

[autoit]

#include <WindowsConstants.au3>
#include <GUIConstants.au3>
#include <StaticConstants.au3>
$hGUI = GUICreate("", @desktopwidth, @desktopheight, 0, 0, $WS_POPUP, $WS_EX_TOPMOST)
GUISetBkColor(0x000000)
GUISetState()
;campweb
#region Create
$Big = 10
ToolTip("Please wait while creating...")
Dim $Label[10000]
$It = 0
For $x = 1 To @DesktopWidth Step $Big*2
For $y = 1 To @DesktopHeight Step $Big*2
$It += 1
$Label[$It] = GUICtrlCreateLabel("", $x, $y, ($Big*2)-1, ($Big*2)-1, $SS_CENTER)
GUICtrlSetFont(-1, 12, default, default, "Courier New")
GUICtrlSetBkColor(-1, 0xFFFFFF)
Next
Next
ToolTip("Created!")
#endregion
_SetText($hGUI, "Hallo, du da! CRLF" & _
"Zweite Zeile? CRLF" & _
"CRLF" & _
" 100 CRLF" & _
"+ 900 CRLF" & _
"----- CRLF" & _
" 1000 CRLF" & _
"CRLF" & _
"CRLF" & _
"by campweb (2011) CRLF" & _
"ESC for the next! CRLF" & _
"Look at autoit.de for more cool stuff from CRLF"& _
"others and me!")
Do
ToolTip("Wieso kann ich eigentlich keine toten ToolTips löschen? Es ist "&@hour&" Uhr "&@min&".")
Until GUIGetMsg() = $GUI_EVENT_CLOSE
_Clear($hGUI)
Sleep(2000)

[/autoit] [autoit][/autoit] [autoit]

Func _Clear($hGUI)
GUISwitch($hGUI)
ToolTip("Please wait while clearing...")
For $i = 1 To (Int(@DesktopWidth/20))*(Int(@Desktopheight/20))
GUICtrlSetData($Label[$i], "")
Next
ToolTip("Cleared!")
EndFunc

[/autoit] [autoit][/autoit] [autoit]

Func _SetText($hGUI, $Text)
GUISwitch($hGUI)
ToolTip("Please wait while setting Text...")
$Data = $Text
$aAll = StringSplit($Data, "CRLF", 1)
For $e = 1 To $aAll[0]
$sData = $aAll[$e]
$aData = StringSplit($sData, "")
For $i = 0 To UBound($aData)-2
$Const = $e+1
If $aData[$i+1] > (@DesktopWidth/20) Then
ConsoleWrite("Text Line Error: Longer then Desktopwidth!")
Exit
EndIf
$Textt = $aData[$i+1]
GUICtrlSetData($Label[((@desktopheight/20)*$i-1)+($Const)], $Textt)
Next
Next
ToolTip("Text set!")
EndFunc

[/autoit]

MfG, campweb

**BugFix**

[OT]

Zitat von campweb

Noch kein Feedback oder Vorschläge?

Du postest 21:30 Uhr und pushst deinen Thread am Folgetag um 7:30 Uhr wegen mangelnden Feedbacks!
Bist du so geil nach Lobhudelei und Anerkennung, dass du nicht abwarten kannst bis im normalen Zeitablauf jemand dein Skript begutachtet?
Übrigens ist es förderlich das Skript nicht nur anzuhängen, sondern auch im Thread zu posten. Ich persönlich lade nicht ein Skript herunter, nur um mal einen Blick drauf zu werfen. Wozu haben wir den solch gutes Online-Syntaxhighlighting? Warum soll ich da ein Skript noch extra in den Editor laden?
[/OT]

campweb

OK, OK, hatte nicht auf die Uhr geguckt. Meine Güte.

MfG, campweb

stayawayknight

Verstehe nicht ganz, wieso du immer "CRLF" für den Zeilenumbruch nimmst?
Splite doch direkt mit

[autoit]

@CRLF

[/autoit]

... dann lässt sich das normal verwenden

Cheater Dieter

Cooles Script!

campweb

Nein tut es nicht.

Dann interpretiert die SetText Funktion nämlich die @crlf als 2 @crlf, rückt also in die übernächste Zeile, und ohne das ganze & und " Gehabe ists für mich angenhemer

EDIT: Nun deutlich kürzer und schneller

MfG, campweb

James · AutoIt Version (Prod): 3.3.14.2

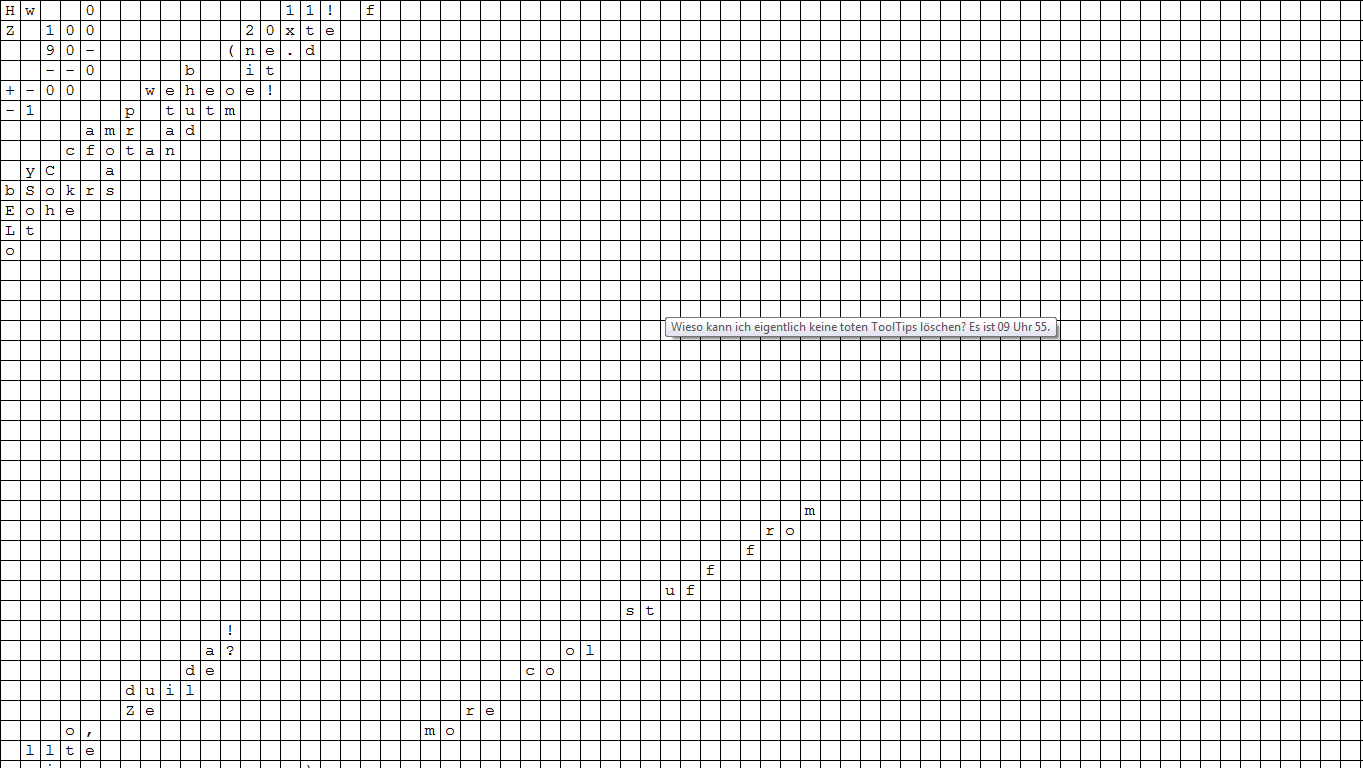

Nach einem kurzen Blick in dein Skript denke ich, das das so nicht gedacht war, oder?
MfG, James

PS: Ich glaube, wenn du einen leeren ToolTip machst, verschwindet der Vorhergehende.

Natürlich trotzdem eine gute Idee.

XovoxKingdom

Ich finde die Idee des Scripts gut
Vielleicht hilft dir mein Ansatz bei deiner Realisierung weiter:

Spoiler anzeigen

[autoit]

#include <WindowsConstants.au3>
#include <GUIConstants.au3>
#include <StaticConstants.au3>
#include <GDIPlus.au3>
#include <array.au3>

[/autoit] [autoit][/autoit] [autoit]

$width = 200
$height = 200
$hWnd = GUICreate("7 + 3 = 10", $width, $height)
GUISetBkColor(0x000000)
GUISetState()
_GDIPlus_Startup()
$hGraphic = _GDIPlus_GraphicsCreateFromHWND($hWnd) ;create graphic
$ParticleBitmap = _GDIPlus_BitmapCreateFromGraphics($width, $height, $hGraphic) ;create bitmap
$ParticleBuffer = _GDIPlus_ImageGetGraphicsContext($ParticleBitmap) ;create buffer
$size = 20

[/autoit] [autoit][/autoit] [autoit]

Dim $rect[7][2] ; Kästchenpositionen
$rect[0][1] = 3 ; 7
$rect[1][1] = 4 ; +
$rect[2][1] = 4 ; 3
$rect[3][1] = 5 ; =
$rect[4][1] = 5 ; 1
$rect[5][1] = 5 ; 0
$rect[6][1] = 5 ; Strich über dem Ergebnis

[/autoit] [autoit][/autoit] [autoit]

$rect[0][0] = 6 ; wie oben
$rect[1][0] = 4
$rect[2][0] = 6
$rect[3][0] = 4
$rect[4][0] = 5
$rect[5][0] = 6
$rect[6][0] = 4

[/autoit] [autoit][/autoit] [autoit]

For $i = 0 To 6 ; Kästchen bestimmen
getSquare($rect[$i][0], $rect[$i][1])
Next

[/autoit] [autoit][/autoit] [autoit]

Do

[/autoit] [autoit][/autoit] [autoit]

_GDIPlus_GraphicsClear($ParticleBuffer, 0xFFFFFFFF)
For $i = 1 To ($height / $size) ; Horizontale Linien
_GDIPlus_GraphicsDrawLine($ParticleBuffer, 0, $size * $i, $width, $size * $i)
Next
For $i = 1 To ($width / $size) ; Vertikale Linien
_GDIPlus_GraphicsDrawLine($ParticleBuffer, $size * $i, 0, $size * $i, $height)
Next

[/autoit] [autoit][/autoit] [autoit]

_GDIPlus_GraphicsDrawString($ParticleBuffer, "7", $rect[0][0], $rect[0][1] - 2, "Arial", 15) ; Matheaufgabe: 7 + 3 = 10
_GDIPlus_GraphicsDrawString($ParticleBuffer, "+", $rect[1][0], $rect[1][1] - 2, "Arial", 15)
_GDIPlus_GraphicsDrawString($ParticleBuffer, "3", $rect[2][0], $rect[2][1] - 2, "Arial", 15)
_GDIPlus_GraphicsDrawString($ParticleBuffer, "=", $rect[3][0], $rect[3][1] - 2, "Arial", 15)
_GDIPlus_GraphicsDrawString($ParticleBuffer, "1", $rect[4][0], $rect[4][1] - 2, "Arial", 15)
_GDIPlus_GraphicsDrawString($ParticleBuffer, "0", $rect[5][0], $rect[5][1] - 2, "Arial", 15)

[/autoit] [autoit][/autoit] [autoit]

_GDIPlus_GraphicsDrawLine($ParticleBuffer, $rect[6][0], $rect[6][1], $rect[6][0] + $size * 3 - 1, $rect[6][1]) ; Strich über dem Ergebnis

[/autoit] [autoit][/autoit] [autoit]

_GDIPlus_GraphicsDrawImageRect($hGraphic, $ParticleBitmap, 0, 0, $width, $height)

[/autoit] [autoit][/autoit] [autoit]

Until Sleep(10) And GUIGetMsg() = -3

[/autoit] [autoit][/autoit] [autoit]

_GDIPlus_GraphicsDispose($hGraphic)
_GDIPlus_BitmapDispose($ParticleBitmap)
_GDIPlus_GraphicsDispose($ParticleBuffer)
_GDIPlus_Shutdown()
Exit

[/autoit] [autoit][/autoit] [autoit]

Func getSquare(ByRef $xpos, ByRef $ypos) ; Funktion zur Bestimmung des gewünschten Feldes (Kästenchens)
$xpos = ($xpos - 1) * $size + 1
$ypos = ($ypos - 1) * $size + 1
EndFunc ;==>getSquare

[/autoit]

Ich würde mich freuen, wenn man auch etwas komplexere Rechnungen (nicht vom Rechnen her 'schwierig',
sondern vom Aufschreiben - z.B. schriftliches Multiplizieren/Dividieren) angezeigt bekommen könnte ;).
